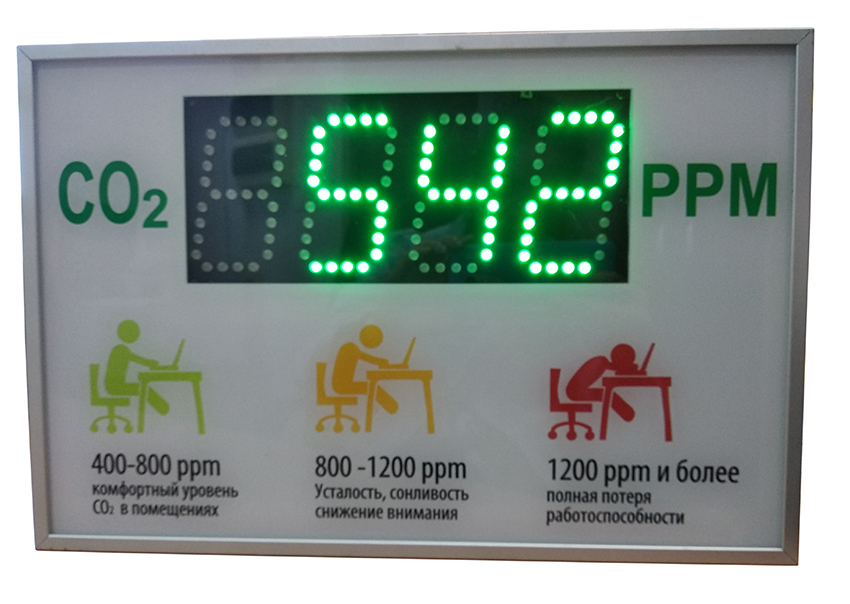

Стенд. Табло для измерения уровня СО2

13 Июня 2019

Преобразователь СО2 определяет концентрацию СО2 по технологии нерассеянного инфракрасного анализатора (NDIR) в диапазоне 0-2000 ppm (по запросу 0-10000 ppm).


Табло оснащено ЖК дисплеем и каналом измерения температуры (опции). Измеренная величина преобразуется в стандартный сигнал 0-10 В. Предусмотрена ручная коррекция нулевой точки выходного сигнала. Информационное табло не требует обслуживания, благодаря функции автоматической еженедельной самокалибровки.

Диапазон применений:
контроль и анализ качества воздуха в жилых помещениях, офисах, торговых центрах, конференц-залах, аудиториях, столовых, и т.п;
повышение эффективности учебного процесса в образовательных заведениях;
контроль граничных значений СО2 анализ качества воздуха и автоматическое проветривание помещений;
поддержание минимального расхода приточного воздуха в системах вентиляции для достижения максимальной энергоэффективности;

Зависимость между качеством воздуха и концентрацией СО в окружающем воздухе
Концентрация CO2 - идеальный индикатор потребления кислорода и снижения общего качества воздуха. При низкой концентрации СО2 у человека ухудшается самочувствие и понижается работоспособность. Поэтому, необходимо регулирование подачи требуемого количества свежего воздуха в помещение. В производственных процессах может контролироваться, например, отработанный воздух, что позволяет отслеживать нарушения технологического процесса.

Технические характеристики:
Углекислый газ (CO2 )
Диапазон измерения: 0-2000 ppm;
Сенсор и принцип измерения: (NDIR) нерассеянный инфракрасный анализатор;
Точность: ±50 ppm;
Долговременная стабильность: ±1% от конечного значения/ год;
Выход СО2: 0-10 В;
Установочное время: 5 мину;
Скорость реакции: < 2 минут;
Автоматическая калибровка: В интервале 7 дней (функция может быть дезактивирована джампером), в течение 7-ми дневного временного интервала прибор должен быть обеспечен притоком свежего воздуха не менее 10 минут (необходимо проветривание помещения), уровень CO 300-400 ppm;

Общие характеристики
Напряжение питания: 24 В переменного/пост. тока;
Потребляемый ток: макс. 100 мА;
Электрическое подключение: винтовые зажимы (макс. сечение кабеля 1,5 мм );
Дисплей: ЖК дисплей для отображения текущих значений измеряемой концентрации CO (опция);

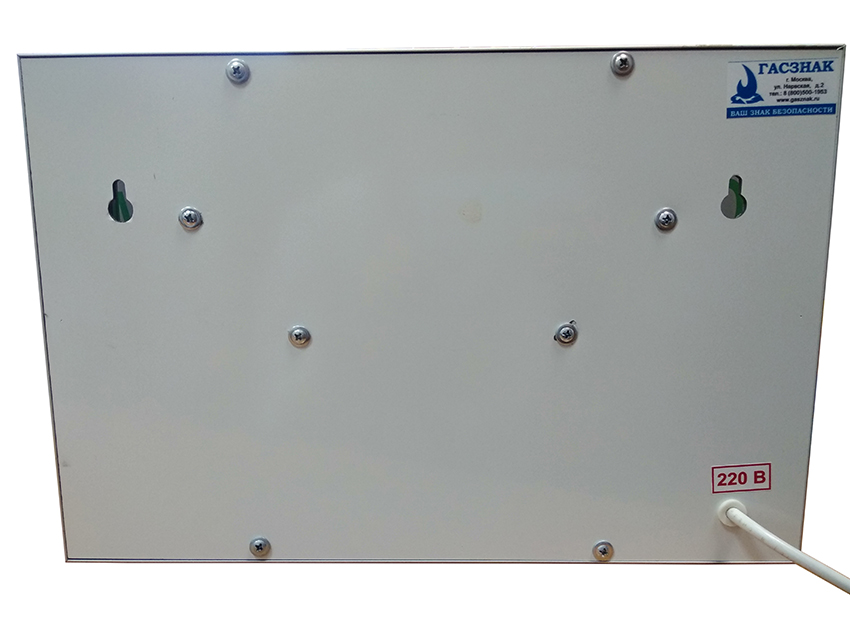

Монтаж: винтами к стене, либо через адаптер для скрытой установки, ввод кабеля с задней стороны прибора;
Стандарты: ГОСТ РФ, CE, EMC соотв. EN 61326-1 2006, EMV директива 89/336/EWG
Рабочая температура: 0…+50°C;
Рабочий диапазон r.H:. 0...95% относительной влажности, без образования конденсата;
Температура хранения: -20…+50°C;
Процедура инициализации: Сразу после включения прибор проводит внутренний тест и установочную процедуру, которые занимают до 5 минут (в зависимости от окружающих условий). В течение данного времени значения сигнала аналогового выхода могут отклоняться от реальных измерений.
Ручная калибровка нулевой точки: Нулевое значение диапазона измерения прибора (означает хорошее качество воздуха) соответствует сигналу выхода 1,75 В (нулевая точка). Для проведения ручной калибровки нулевой точки необходимо снять крышку и нажать кнопку на монтажной плате (нажать и держать 5 сек., пока не начнет мигать светодиодный индикатор). Перед началом калибровки необходимо позаботиться об обеспечении на 10 минут бесперебойного питания прибора и поступлении в помещение свежего воздуха, уровень CO 300-400 ppm. После окончания калибровки светодиодный индикатор LED гаснет;
