Проектирование и визуализация опасных зон

Проектирование и визуализация опасных зон
Маркировка опасных зон – это знаки безопасности и сигнальная разметка, которые направлены на снижение травматизма, предотвращения несчастных случаев, разделение потоков транспорта и персонала на промышленных объектах.
В целях привлечения внимания людей к возможной опасности и для ее избежания в каждом общественном, производственном месте должна осуществляться маркировка опасных зон.

Обеспечивает повышенное внимание людей к возможной опасности для их здоровья и жизни. Предписывает или разрешает те или иные безопасные действия. Исключает вероятность получения травм, возможных несчастных случаев, профзаболеваний. Предупреждает возможные аварийные ситуации, возникновение очагов возгорания. Методы и способы нанесения маркировки регламентируются ГОСТ 12.4.026 - 2015.

Таблица сигнальные цвета ГОСТ.png

Способы и средства предупреждения и обозначения опасных зон:


Типы маркировки:


1. Для обозначения пешеходных переходов, маршрутов проезда транспорта, применяется горизонтальная маркировка опасных зон.
2. Для привлечения внимания к узким проходам (проездам), наличию выступов, препятствий, углов, столбов, колонн, устанавливаются всевозможные накладки, профили, пленки.
3. Установка ограждений, знаков безопасности используется для обозначения опасных участков..
4. Обзорные зеркала безопасности и наблюдения устанавливаются вблизи плохо просматриваемых участков для улучшения видимости и обеспечения безопасного прохода (проезда).
5. Монтаж фотолюминесцентной системы экстренной эвакуации персонала.

6. Создание противоскользящих покрытий на лестницах, опасных участках пола с помощью жидких средств, лент, специальных накладок и т. д.

Вертикальная разметка используется обозначения колонн, створа ворот, строений, оборудования и других препятствий на пути следования транспортных средств и предназначена для предотвращения повреждения техники, грузов и объектов (препятствий). Для вертикальной разметки применяются специальные световозвращающие материалы, имеющие чередующиеся сигнальные желтые и черные полос.

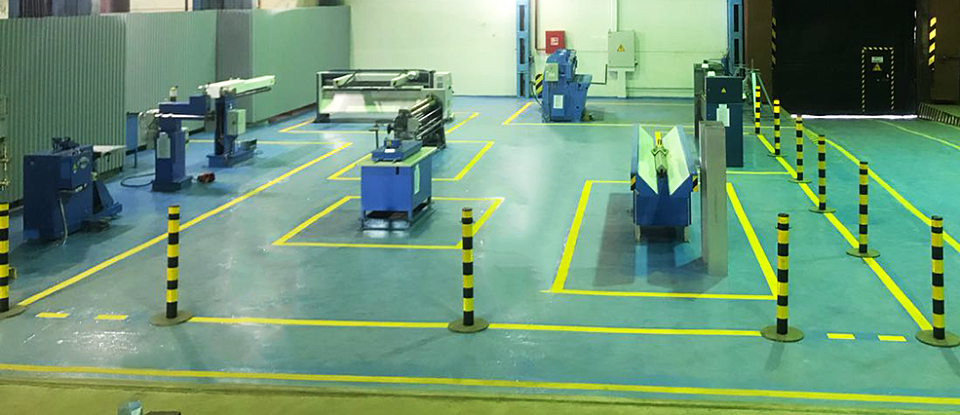

Горизонтальная сигнальная разметка: используется для маркировки пола производственных и складских помещений с целью разделения транспортных и людских потоков, более удобного и безопасного складирования. Горизонтальная разметка может сигнализировать о зонах повышенного внимания и опасностях, которые следует избегать, или, напротив, указывать безопасный (оптимальный) путь эвакуации в случае чрезвычайных обстоятельств.

Для разделения транспортных и людских потоков: избежания наезда на колонны, различные строения, оборудование, в узких местах проезда, чтобы не повредить транспортное средство и перевозимый груз от возможных повреждений, используется вертикальная маркировка опасных зон. Благодаря высокому  уровню световозвращению красящих средств, водитель вовремя замечает объекты, и избегает наезд на различные препятствия. Сияющая желтая полоса, освещенная фарами автомобиля, не может быть незамеченной водителем.


Для разделения транспортных и людских потоков, для обозначения размещенного оборудования, применяется маркировка пола в складских и производственных помещениях. Предусматриваются меры тактильной безопасности (электрооборудование, опасные вещества и т. д.), создаются барьеры к доступу. Привлекается внимание к опасным зонам, предупреждение, предписание определенных действий.


Система эвакуации фотолюминесцентная (ФЭС)


Фотолюминесцентные элементы обеспечивают (в том числе в темных зданиях) доступную информацию о возможной быстрой эвакуации обслуживающего персонала и посетителей во время возгораний, задымлений, каких - либо иных ситуациях.

Фотолюминесцентная система безопасности содержит:
• маршруты безопасного вывода людей, аварийные выходы;
• опасные участки на пути следования;
• места нахождения всевозможных средств индивидуальной защиты.


Фотолюминесцентная (светоотражающая) система безопасности промышленных производств имеет преимущества:
• система проста в эксплуатации, работает автономно, не требует затрат;
• срок службы до 25 лет, работает при температуре от -40 до +60 градусов;
• система является децентрализованной, не ломается, безопасна;
• охват всей площади здания, располагается на полу и стенах.

Текстовый план эвакуации содержит:
• способы оповещения об аварии или возгорании;
• последовательность и порядок эвакуации людей;
• обязанности и порядок действия людей;
• порядок отключения оборудования от электропитания, отключение электропитания;
• способы оповещения, включения автоматического пожаротушения, дымоудаления и т. д.

Пример схемы эвакуации:


Противоскользящие покрытия пола снижают уровень травматизма в производственных помещениях, опасных зонах.
